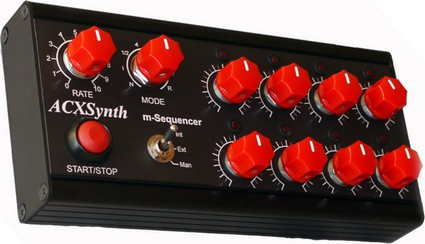

Le m-sequencer
Le
m-sequencer est un petit séquenceur 8 pas compact. Basé
sur un coeur à microcontrôleur, il permet de
délivrer des tensions de commande quantisées ou non, en
plus de la sortie Gate indispensable.
Voici ses caractéristiques:
RATE : règle la vitesse de défilement (plage de 0.14 à 18 Hz, 8 à 1000 Bpm)
Standard de CV: V/oct par défaut, V/Hz en appuyant sur Start et en allumant le séquenceur
MODE : sélectionne le mode de jeu:
L'inter permet de choisir entre l'horloge interne (Int), l'horloge Externe (Ext) ou le mode manuel (Man). EN mode Man, la position du switch est instable. A chaque fois qu'il est manoeuvré, la séquence avance d'un pas. Tant qu'il est maintenu appuyé, la "Gate" est active, ce qui permet d'accorder individuellement chaque note très facilement.
Les 8 potentiomètres suivants réglent la valeur des notes sur une étendue de 2 octaves.
Connectique:
Au niveau de l'alimentation, le PCB possède un connecteur Yusynth/Dotcom et un connecteur Eurorack. IL peut également être alimenté avec une simple pile de 9 V. Notez toutefois que la pile ne rentre pas dans le tout petit boîtier utilisé. Le PCB fait 50 x 100 mm, il rentre donc sans problème dans un module Yusynth/Dotcom ou Eurorack.
Documents téléchargeables:
Mode d'emploi,
Notice de montage du kit
Mod 1: Gate M/A, inversion signal Gate
Tarifs 2011: voir en page d'accueil avec le lien adapté
Voici ses caractéristiques:
RATE : règle la vitesse de défilement (plage de 0.14 à 18 Hz, 8 à 1000 Bpm)
Standard de CV: V/oct par défaut, V/Hz en appuyant sur Start et en allumant le séquenceur
MODE : sélectionne le mode de jeu:
- 8 = normal,
- I = inverse,
- 1/2= notes impaires,
- 4 = les 4 premières notes,
- 5= les 5 premières notes,
- 6 = les 6 premières notes,
- 7 = les 7 premières notes,
- R = random les notes sont jouées au hasard.
L'inter permet de choisir entre l'horloge interne (Int), l'horloge Externe (Ext) ou le mode manuel (Man). EN mode Man, la position du switch est instable. A chaque fois qu'il est manoeuvré, la séquence avance d'un pas. Tant qu'il est maintenu appuyé, la "Gate" est active, ce qui permet d'accorder individuellement chaque note très facilement.
Les 8 potentiomètres suivants réglent la valeur des notes sur une étendue de 2 octaves.
Connectique:
- connecteur pour un adaptateur secteur (tension de 9 à 25 V continus),
- une sortie CV quantifiée,
- une sortie CV non quantifiée,
- une sortie Gate,
- une entrée pour l'horloge externe.
Au niveau de l'alimentation, le PCB possède un connecteur Yusynth/Dotcom et un connecteur Eurorack. IL peut également être alimenté avec une simple pile de 9 V. Notez toutefois que la pile ne rentre pas dans le tout petit boîtier utilisé. Le PCB fait 50 x 100 mm, il rentre donc sans problème dans un module Yusynth/Dotcom ou Eurorack.
Documents téléchargeables:
Mode d'emploi,
Notice de montage du kit
Mod 1: Gate M/A, inversion signal Gate
Tarifs 2011: voir en page d'accueil avec le lien adapté
| Boitîers (Europe) (dimensions boîtier proto: 160 x 80 x 27 mm) | Boutons (pour axe de 6.35 mm) |
Hammond 1455-J1602profilé aluminium avec flasques plastique (jacks 3.5) |
Boutons rouges comme proto |
| TP362 plastique + face alu |
| Pseudo | Qté | Packaging | Boîtier | Boutons | Paiement | Observations/Status (avancement) |
| Hiflygunther | 1 | kit complet | Dotcom | non | Payé | jacks 6.35 - mod touches vs pot pour les modes à prévoir |
| Pluto 4 | 1 | kit complet | perso | rouges | (06/2011) | |
| Turzi | 1 | kit complet | Dotcom | non | Payé | jacks 6.35 |
